В доме с железобетонными перекрытиями винтовая бетонная лестница может стать изысканным украшением интерьера. Ее внешний вид придает пространству необычайную легкость. К тому же эта лестница повышает прочность строения, связывая этажи, и визуально не скрадывает место. По технологии строительства бетонные винтовые лестницы на монокосоуре с консольными ступенями – более сложные, чем маршевые, а разница в цене не существенная.

«РемТамбов» выполняет заказы на проектирование и строительство винтовых лестниц из бетона в частных домах и 2-уровневых квартирах. Стоимость услуг по изготовлению лестниц при этом - одна из самых доступных в Тамбове.

Что представляет собой бетонная лестница на монокосоуре?

Лестница с бетонными ступенями на косоуре – это монолитная самонесущая конструкция на бетонной балке, косоуре. Основа успеха – грамотное проектирование и профессиональное исполнение.  «РемТамбов» гарантирует и то, и другое, основываясь на более, чем 5-летний опыт изготовления бетонных винтовых лестниц на косоуре, в том числе.

Лестница на одном косоуре в 2-уровневой квартире в центре Тамбова

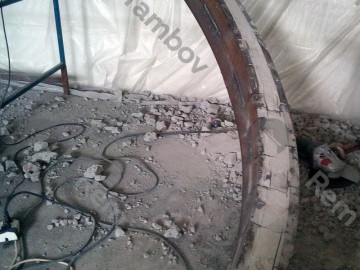

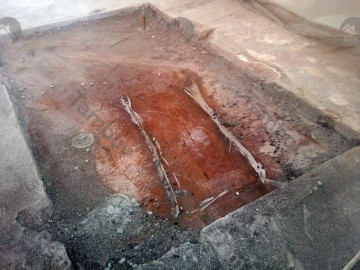

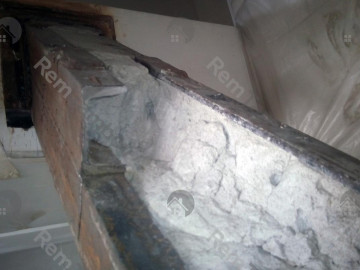

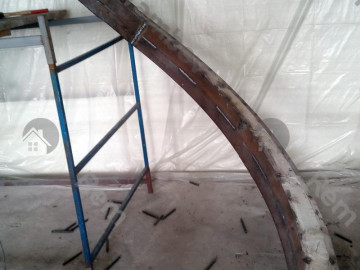

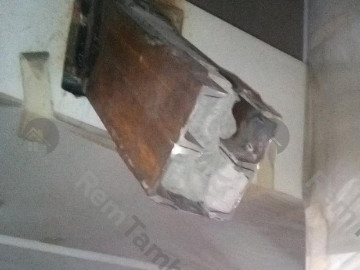

Сложности проекта. Перед нашими мастерами стояла задача: демонтировать ранее возведенный сторонними специалистами металлический каркас лестницы. Затем спроектировать новую лестницу с забежными ступенями на второй этаж, смонтировать опалубку с армированием и залить бетоном получившуюся конструкцию.

Особенности. Ниши из гипсокартона, устроенные в боковых стенах лестничного проема, исключали возможность опоры на них ступеней. Лестница должна была опираться только на пол и верхнюю плиту перекрытия.

Подготовка к работе. Поскольку квартира была частично отделана, а стены лестничного проема зашпаклеваны, перед началом работ их укрыли полиэтиленом.

Меры предосторожности. До начала работ под бетонной стяжкой уже была устроена система теплого пола и все работы необходимо было производить с особенной осторожностью.

Строительство бетонной лестницы на косоуре на 2-ой этаж квартиры. В ходе выполнения работ в нижнюю плиту перекрытия был вмонтирован металлический лист для усиления места опоры нижнего края лестницы (целесообразно для бетонных лестниц в квартирах многоэтажных зданий). В верхнее же перекрытие уже был заложен металлический швеллер.

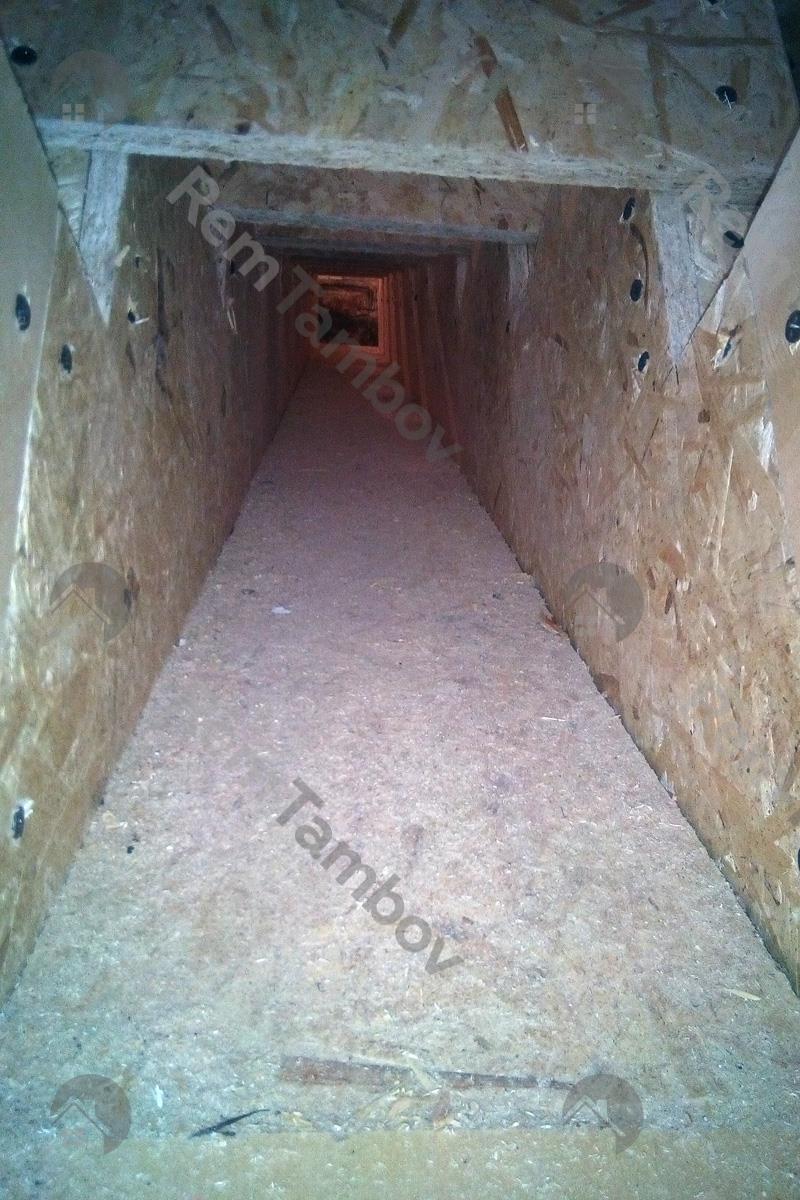

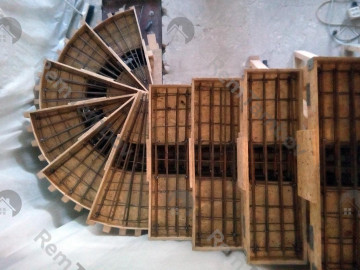

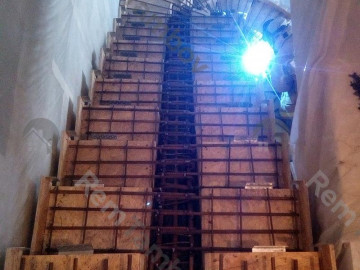

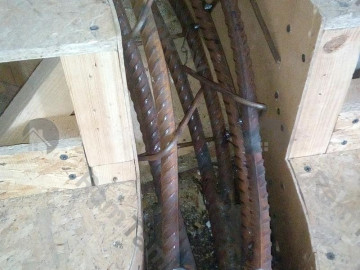

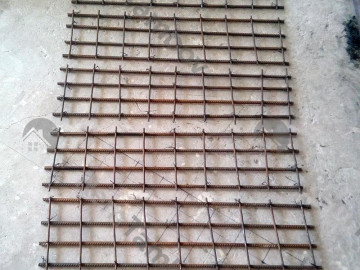

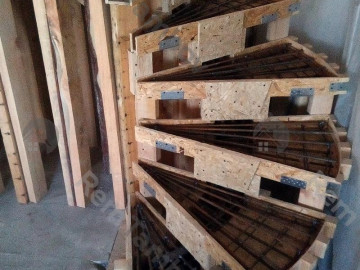

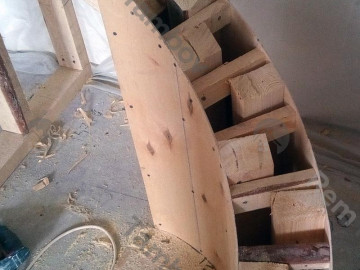

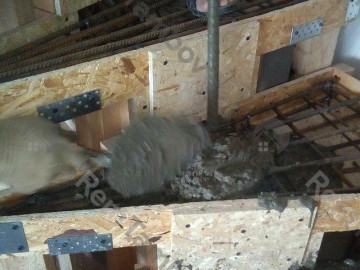

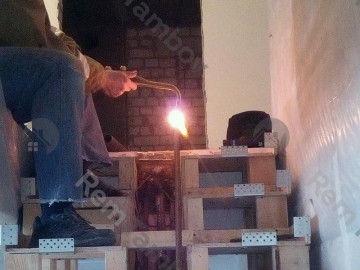

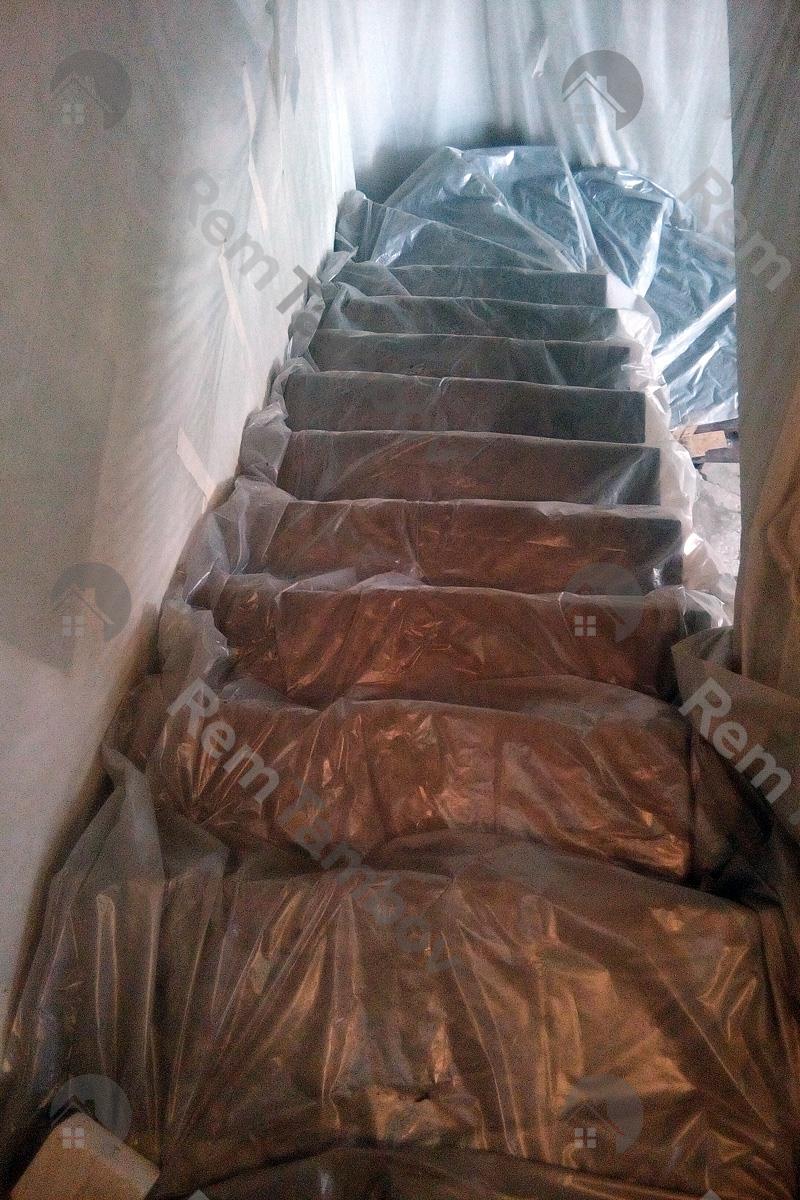

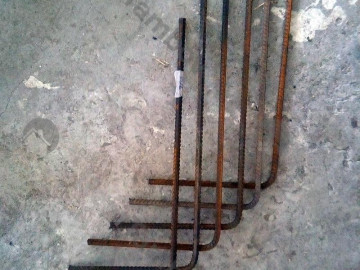

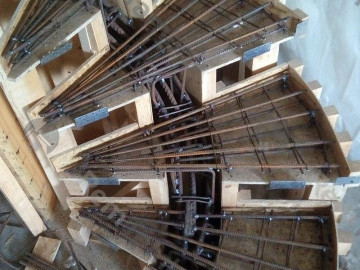

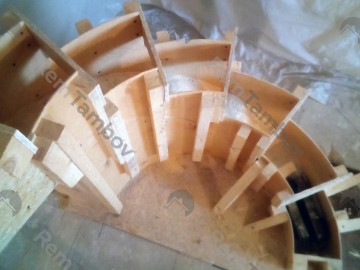

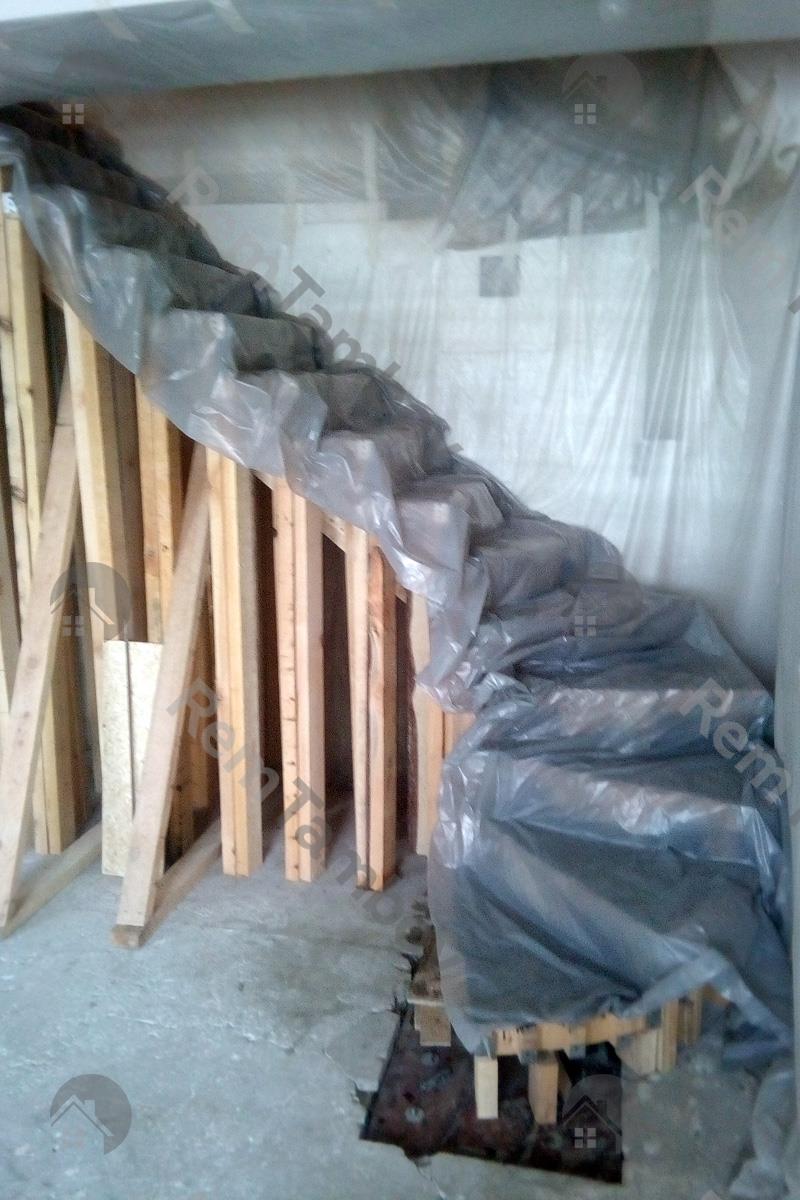

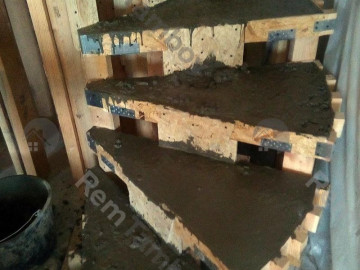

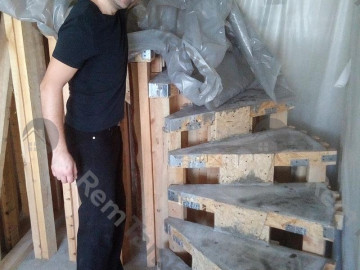

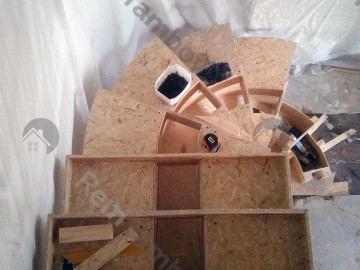

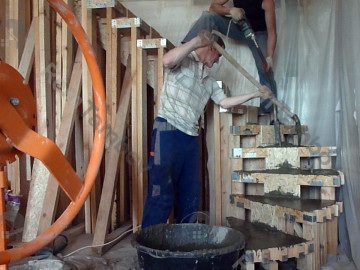

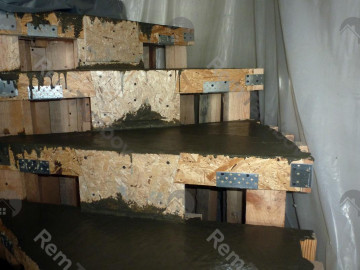

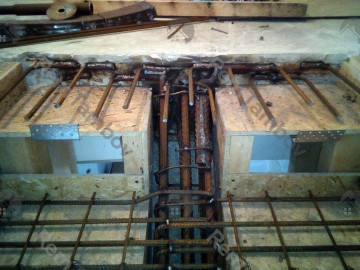

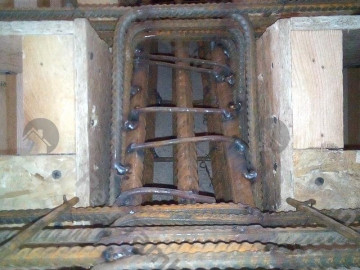

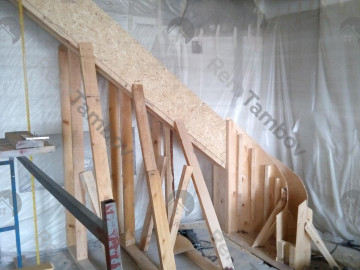

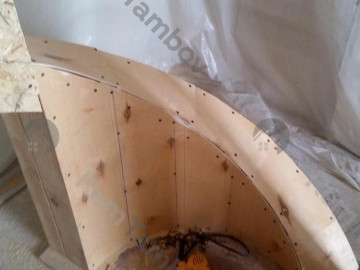

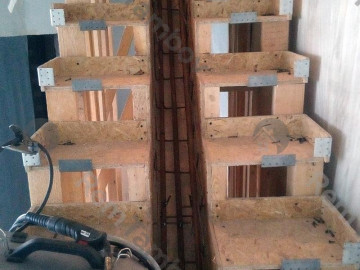

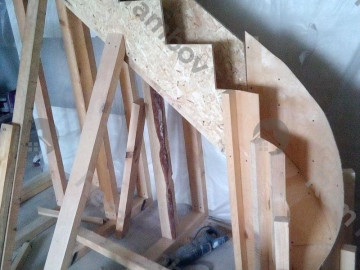

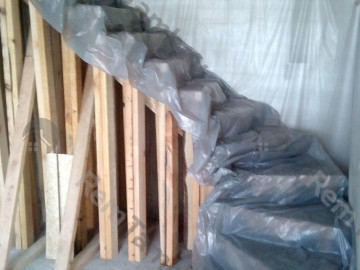

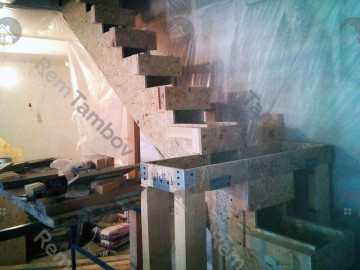

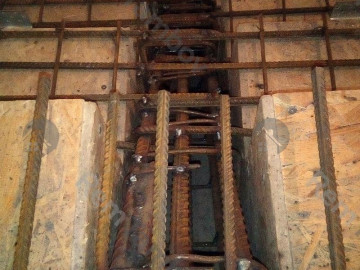

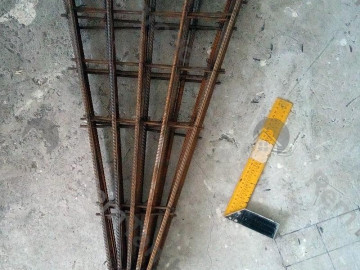

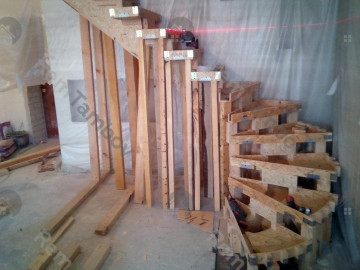

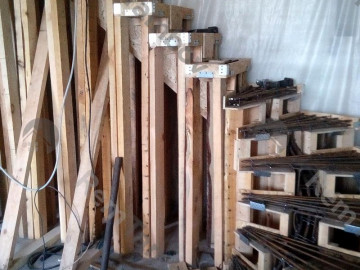

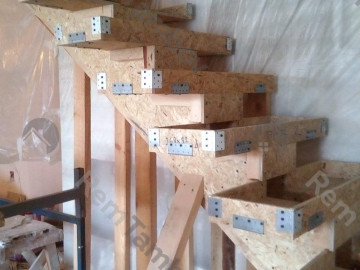

Далее следовал самый трудоемкий процесс – изготовление опалубки, которая собиралась из плит OSB и листов фанеры с двумя слоями армирования (диаметр арматуры 6-14 мм) и закреплением на косоуре каждой ступени отдельно. В качестве опоры для опалубки использовался деревянный брус 50 х 100 мм. С помощью бетономешалки производился замес бетона, и заливался в опалубку. Далее всё изделие было обработано глубинным вибратором, чтобы не допустить  возникновения пустот в толще бетона. Лестницу накрыли полиэтиленовой пленкой.

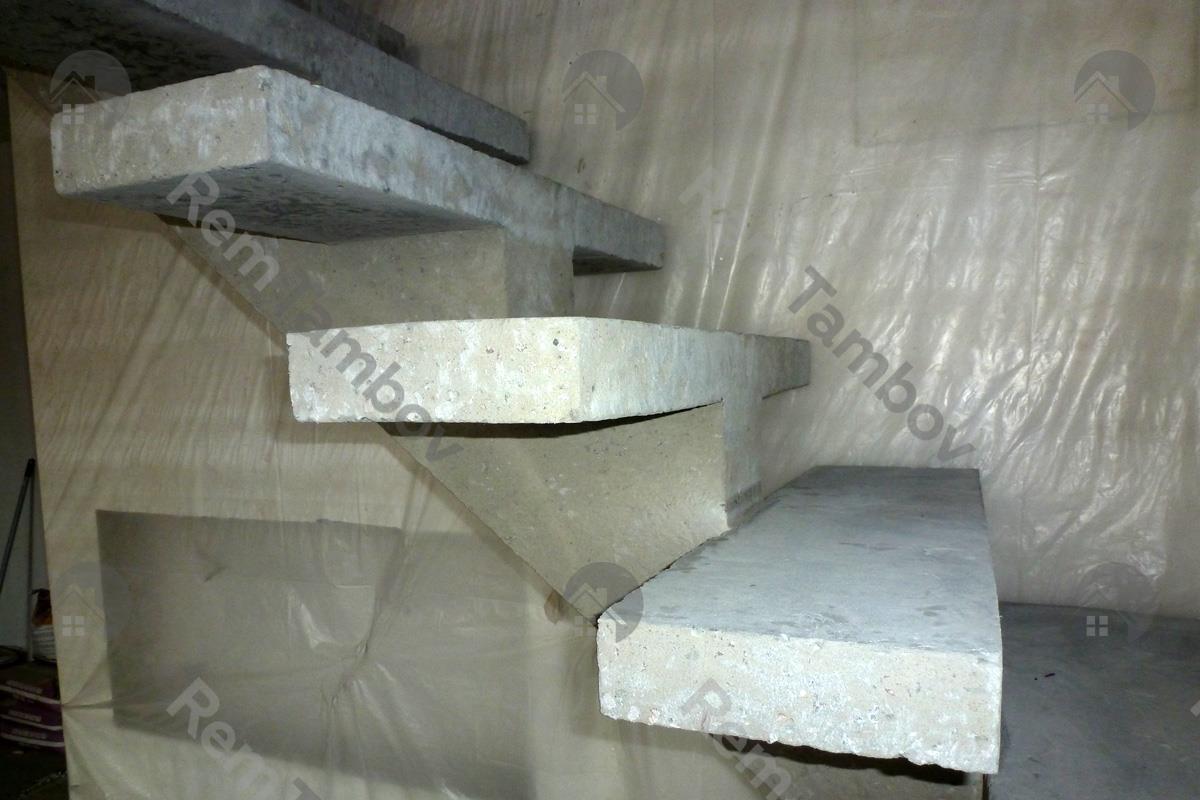

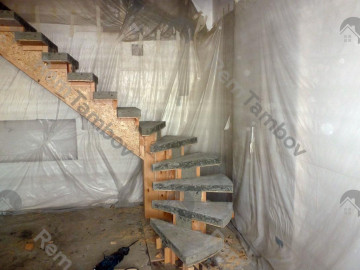

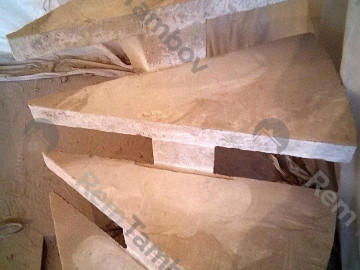

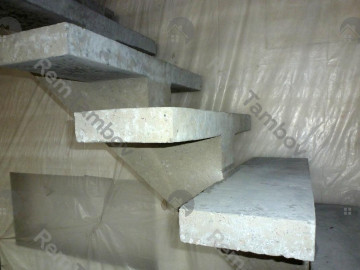

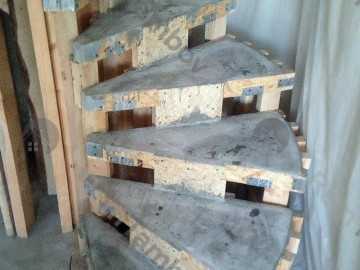

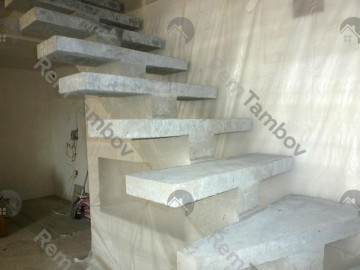

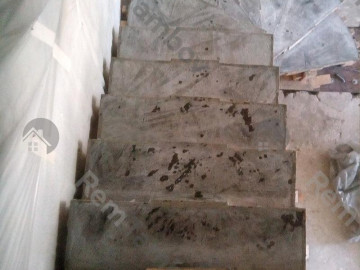

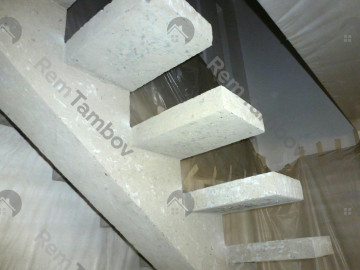

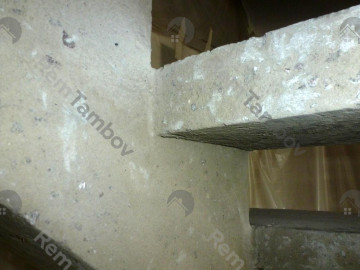

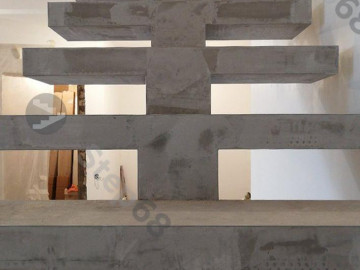

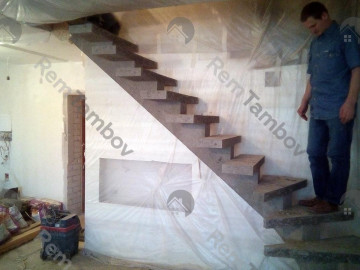

Завершающие штрихи. Благодаря действующему отоплению в квартире, бетон набрал начальную прочность и опалубку сняли через две недели. Далее лестницу тщательно отшлифовали с помощью шлиф-машины и подготовили к чистовой отделке: выравниванию штукатуркой, финишной шпатлевке и декорированию ступеней керамогранитом.

Хотите такую же лестницу в своей квартире или доме?
Звоните нам прямо сейчас по телефону: 8 (953) 121-85-83

Варианты проектов лестницы в 3D

Первый вариант, скошенный подступенок, косоур 20х30 мм Второй вариант, скошенный подступенок, косоур 30х40 мм Третий вариант, прямой подступенок, косоур 30х40 мм Четвертый вариант (финальный), прямой подступенок, косоур 20х30 мм

Параметры объекта

Величина Ед. изм. Значение
Стоимость материалов руб. 28000
Стоимость монтажа бетонной кострукции руб. 120000
Время проведения работ дни 12
Высота этажа мм 2900
Количество маршей шт. 1
Количество ступеней шт. 17

Работы на объекте

Наименование работ Пояснение
Проектирование Расчёт количества и размеров ступеней лестницы с учетом эргономики и удобства её использования. Расчёт бетонной лестницы на прочность с учетом максимальной распределенной нагрузки 300 кг/кв.м
Демонтаж старой лестницы Демонтаж старой лестницы из металла, по причине не качественного исполнения.
Разметка и монтаж опалубки Вычерчивание контуров будущей лестницы в лестничном проеме. Сборка и установка опалубки.
Армирование Вязка арматурного каркаса будущей лестницы
Заливка Приготовление и заливка бетонного раствора

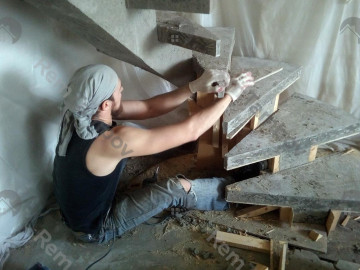

Разборка опалубки и шлифовка Снятие опалубки и устранение огрехов литья с помощью шлифовальной машины по бетону.
